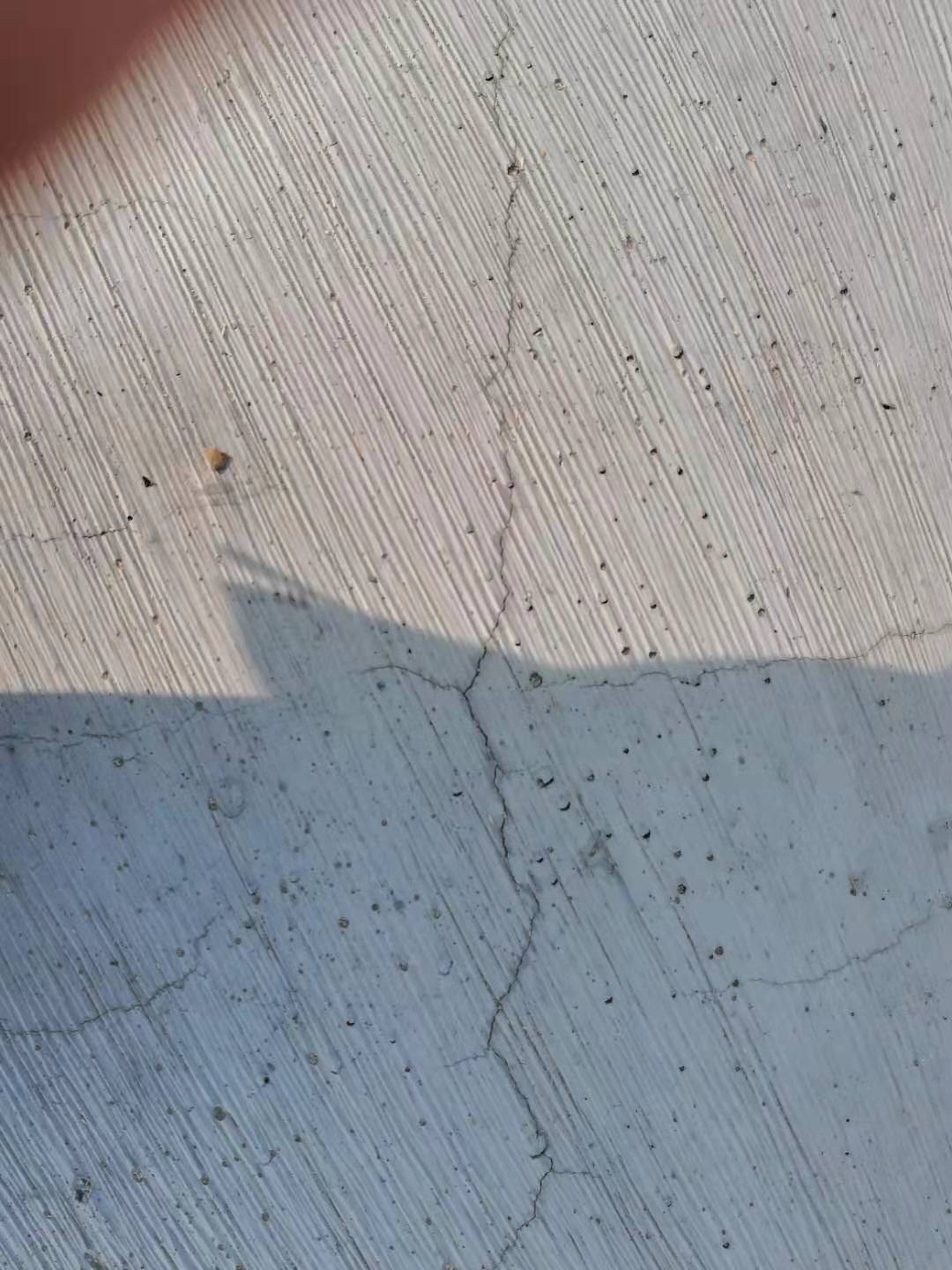

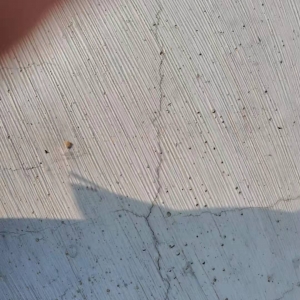

混凝土裂缝在工程施工过程中是经常产生的，在混凝土产生裂缝之后怎样处理是现在工程***域需要解决的难题。当建筑物由于温度交叉循环、施工操作不当等因素而产生裂缝时会引起渗漏、钢筋锈蚀、结构可靠性降低等安全隐患。

灌缝胶通过压力注胶器注入砼的微细裂缝中，充分利用其渗透性好的优点，进行裂缝修补。混凝土裂缝（0.1～1.5mm）、内部（蜂窝、孔洞）灌浆修补。

主要应用于：

地脚螺栓、设备底板二次灌浆、环氧树脂自流地坪施工。

砌体结构、钢筋混凝土结构等的结构裂缝与非结构裂缝，将其与合适的加固方案结合起来可以达到“标本兼治”的目的。

环氧树脂灌缝胶具有以下优点：

1、粘度很低、渗透力强，能注入0.1mm宽的微裂缝；

2、抗老化、耐介质（酸、碱、水）性能好；

3、不含挥发性溶剂、硬化时不收缩；

4、固化后韧性和抗冲击能力优异；

5、可操作时间长、绿色环保。

操作步骤：

（1）、对基材表面进行处理，去除浮灰和尘土，必要时要去掉保护层，可以采用丙酮等稀释剂或压缩空气处理基材表面。

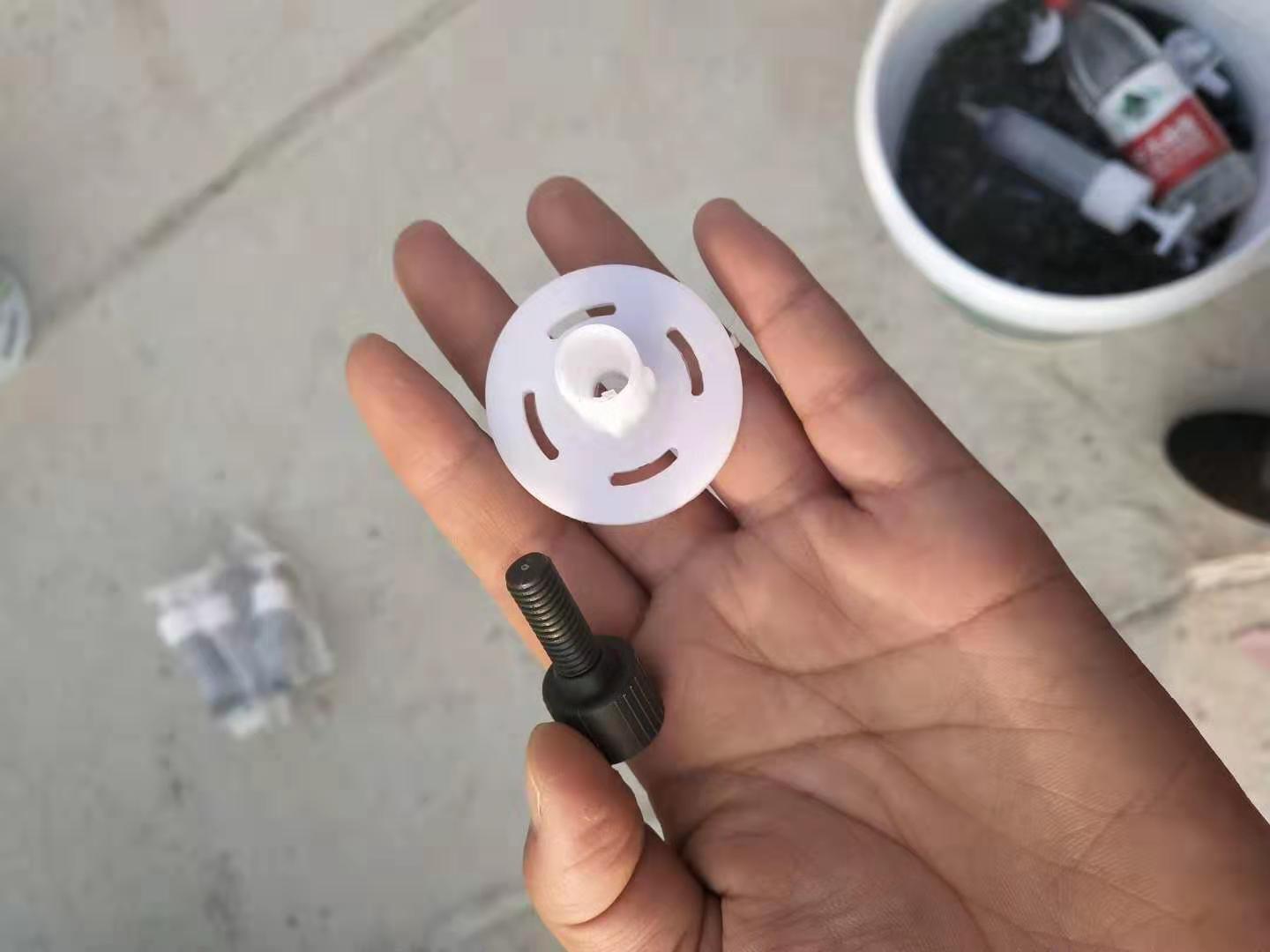

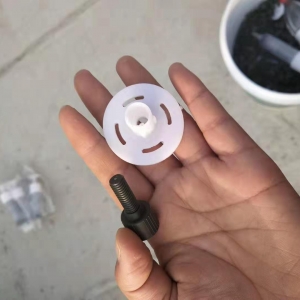

（2）、确定胶座的位置，一般在裂缝的交错处、裂缝的端部必须设置，其余沿着裂缝每隔20cm设置一个胶座，若裂缝大于0.5mm，距离可以设置在30cm～50cm区间内，若裂缝小于0.3mm，距离可以设置在10cm～20cm。然后将封缝胶调好，将胶座粘在相应。

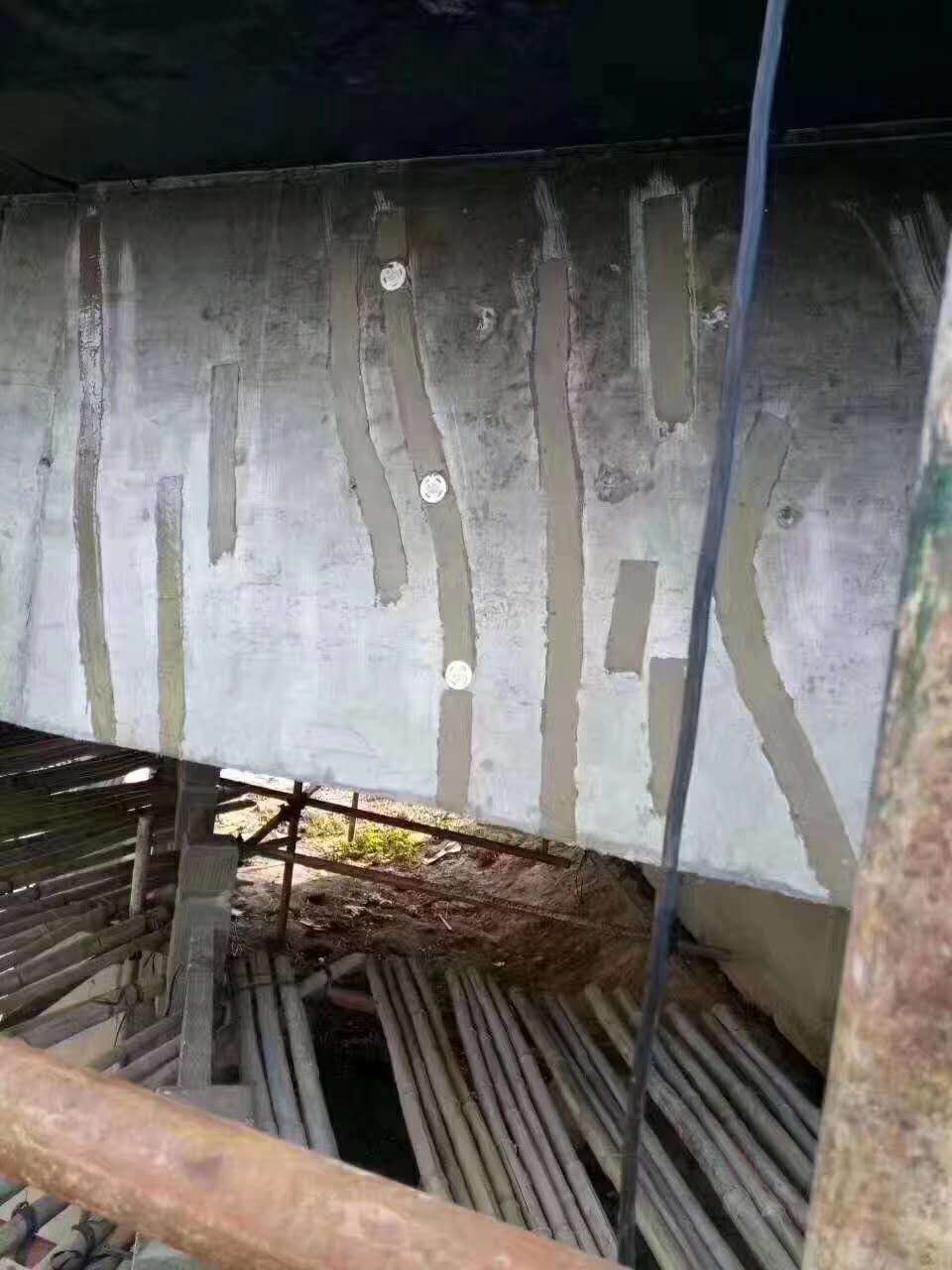

（3）、封缝处理，将调配好的封缝胶刮涂于胶座之间的裂缝上，宽度至封住裂缝为准。

（4）、将JGN804型建筑灌缝胶A料和B料按照比例混合均匀，将配置好的胶液用注胶器吸入胶管中，准备注胶。

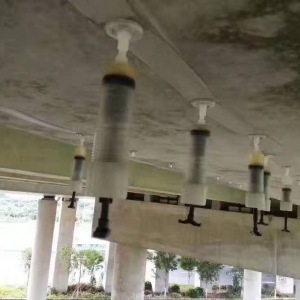

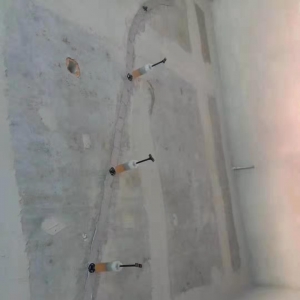

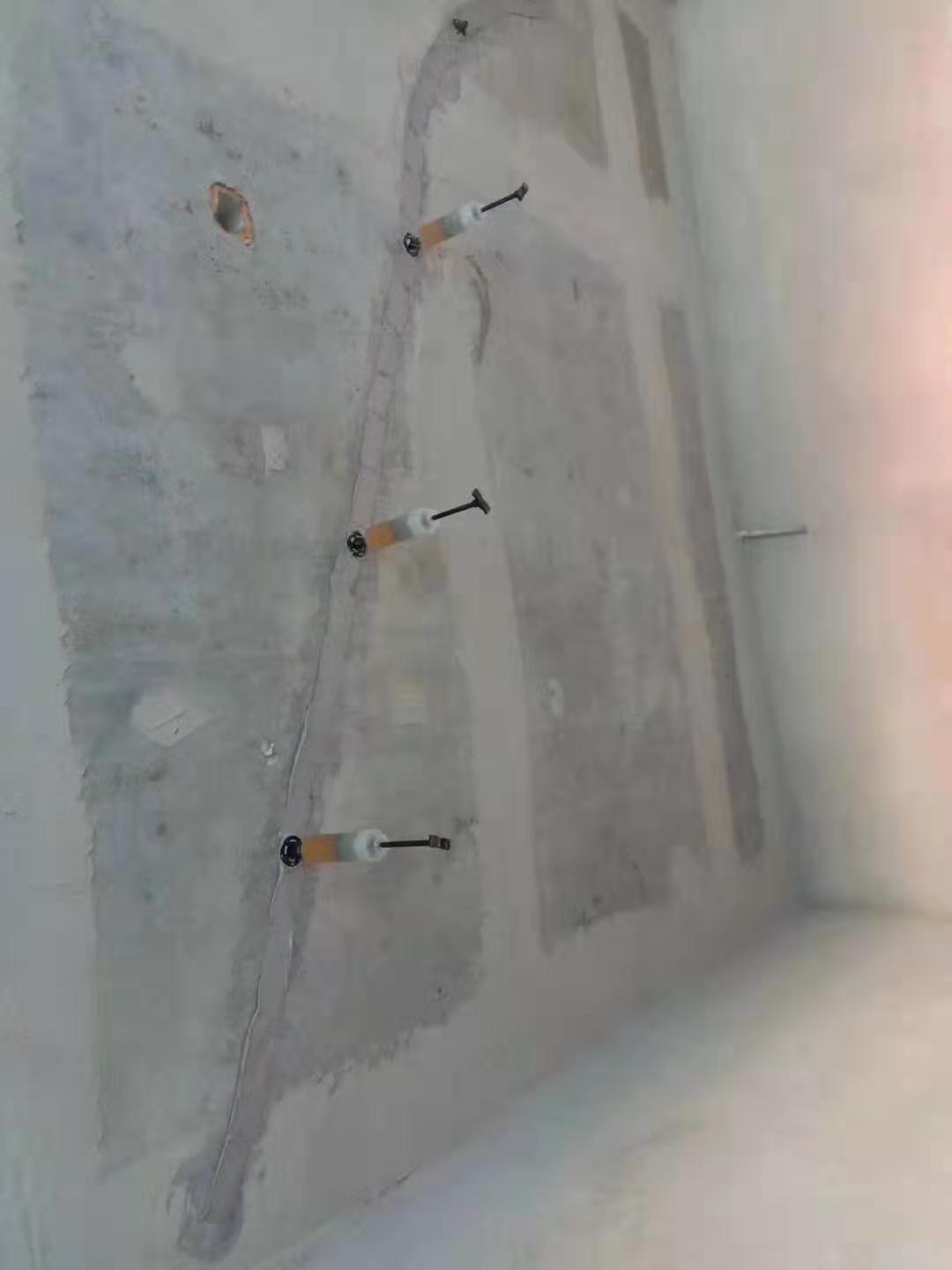

（5）、将装好胶液的注胶器安装于预先埋好的胶座上，根据实际情况调整好注胶器的压力，通常是从裂缝的一端顺序向另一端注胶，或者从中间向两侧顺序注胶，灌满胶的标准是下一胶座有胶溢出。取下注胶器，封堵该胶座。

（6）、将注胶器放于盛有的容器中反复冲洗几次，以备再用，待胶体初凝后，剔除胶座，便于进行下一道工序。
