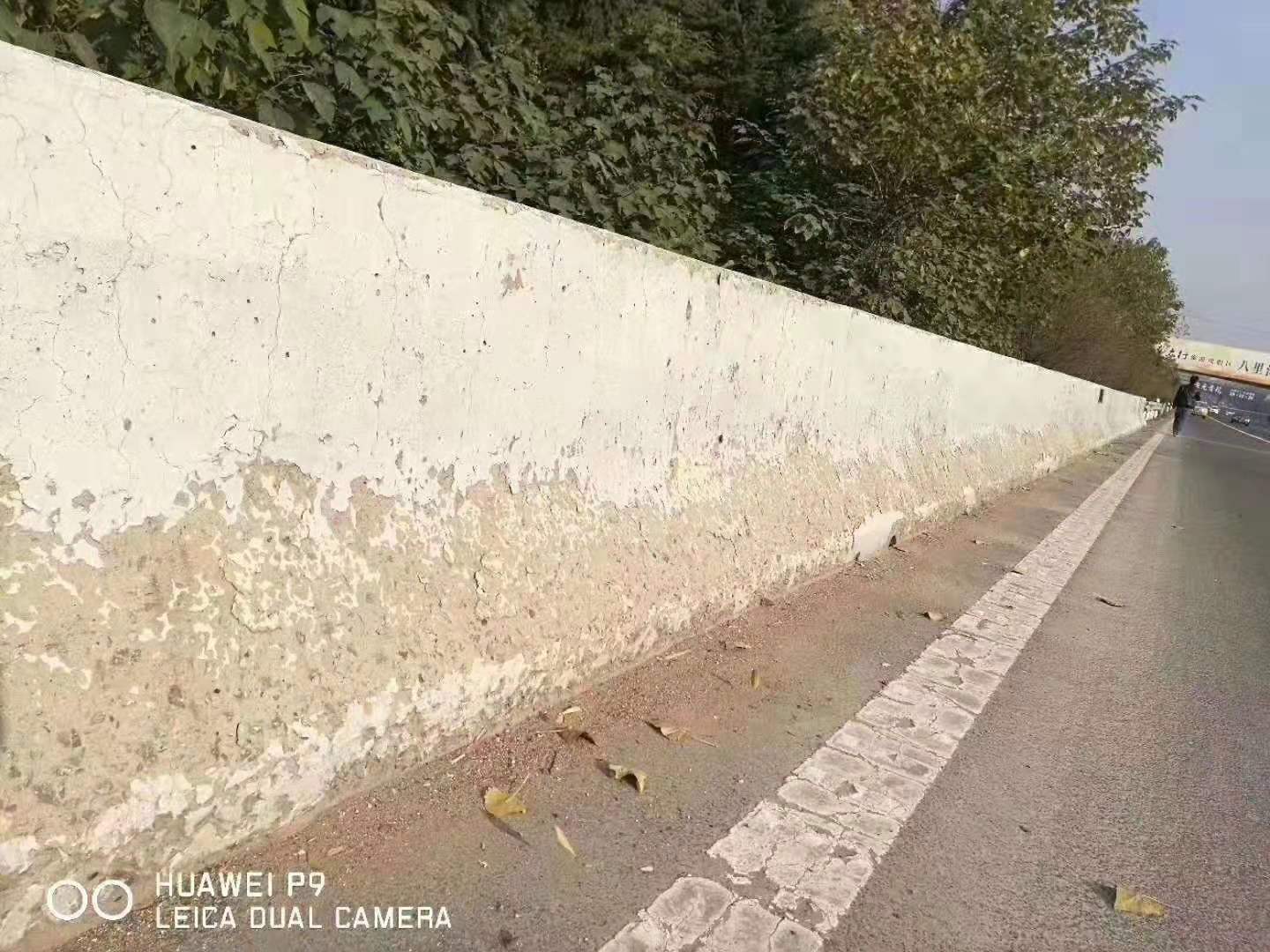

混凝土防碳化产生的原因，这个是混凝土中的一个重要化学反应。要注意也要理解。其实混凝土的碳化反应也叫中性反应。实质是混凝土中的碱与空气中的二氧化碳在一定水量的情况下发生的酸碱中和反应。这个反应会使混凝土内碱度失衡，会导致混凝土开裂，更会使钢筋锈蚀。

为应对混凝土防碳化需要对混凝土重新涂装一层防碳化材料。是一种高性能防碳化乳液改性的水泥基聚合物复合材料。

***点有

1、良好的粘结强度与粘结能力，可涂刷在多种建筑材料表面；

2、抵抗大气侵蚀，抗紫外线照射、耐磨损，正常使用条件下，使用寿命可以达20年以上；

3、优良的柔韧性，既可封闭微细裂缝的进一步扩展，又可抵抗由于混凝土基体膨胀、收缩而引起的新的开裂的产生，阻止水份进入混凝土内部；

4、具有良好的防水和密封性能，防止外界雨水对结构的侵蚀；

5、良好的抗有害气体，如二氧化碳、氧气、盐雾等的渗透性能，防止混凝土中性化，又耐轻度化学腐蚀，阻止氯离子及酸、碱、盐物质渗入混凝土内部，防止钢筋锈蚀；

6、为水性涂料，无味、无污染；

7、根据需要提供多种颜色，深灰、灰白、米黄和浅蓝为标准色。

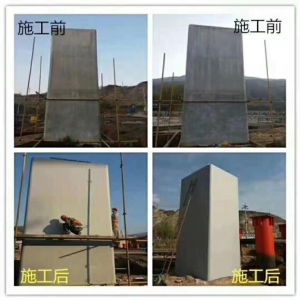

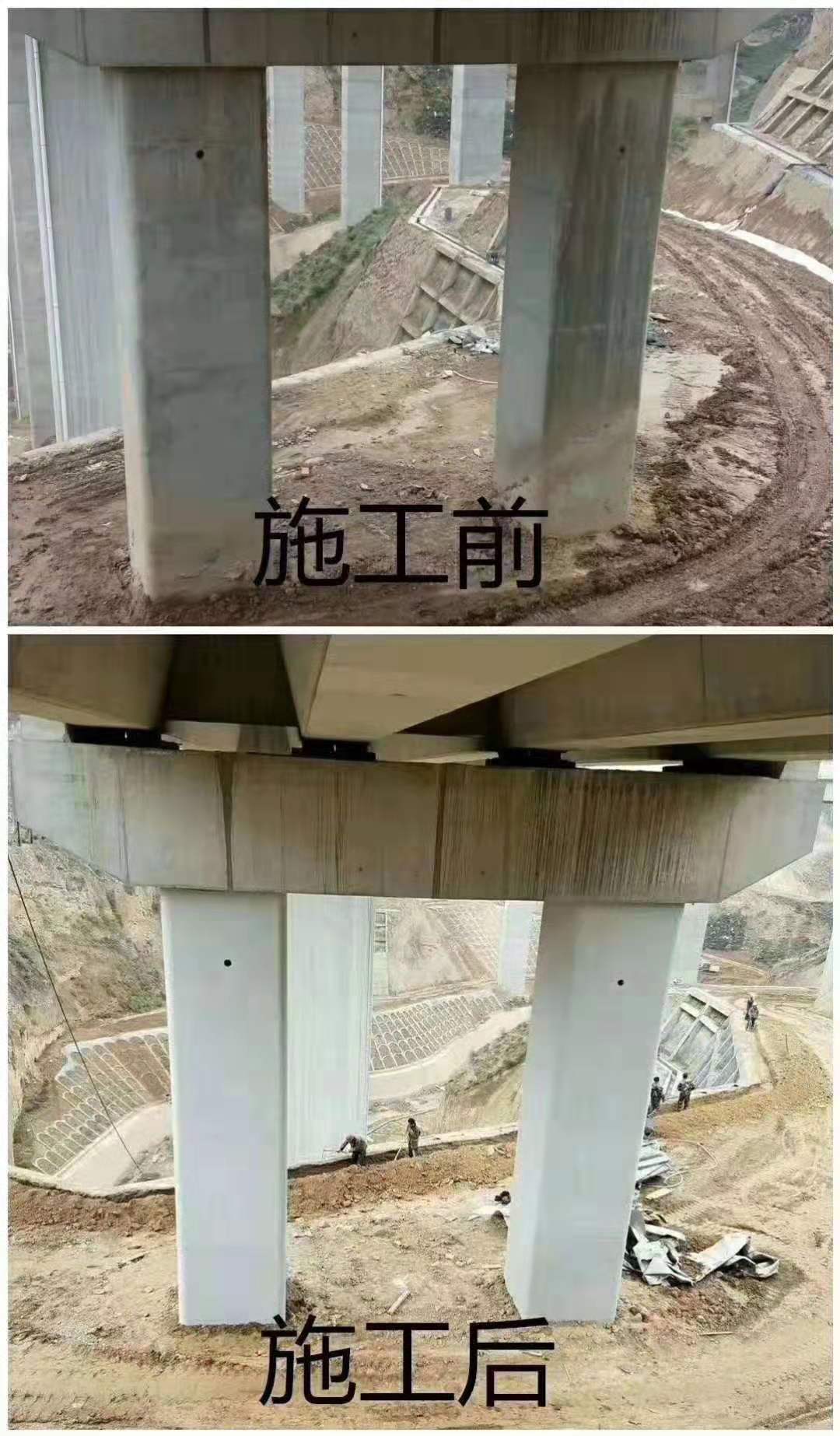

主要应用在：适用于水利水电、港口、隧道、桥梁及其它工业与民用建筑等钢筋混凝土结构的防碳化、防渗、防水、防腐等，提高结构使用寿命，如冷却塔、渡槽、水闸、大坝、桥梁、蓄水池、污水处理池、混凝土电杆等工程。

使用方法

1、基面处理

（1）混凝土基面：基面应坚硬、平整、粗糙、干净、润湿。基面凸凹、不平之处，应先用角磨机打磨平整；基面浮尘、浮浆、油污等应用钢丝刷除掉，疏松、空鼓部位应予凿除；较大缺陷用的聚合物砂浆修补找平。

涂刷防护涂层之前，混凝土基面应预先喷水清洗和湿润处理，稍晾一段时间后无潮湿感时再施刷涂料。

（2）粘结碳纤维布后表面：按正常工序粘结碳纤维布后，应在***后一道面胶涂刷后在其表面均匀点粘一层干净石英砂（石英砂40～70目，点粘应薄而均匀），并用辊筒碾平，待表面干透后进行涂料的涂刷。对粘贴碳布与混凝土基面过渡区域，应采用聚合物腻子找平，平缓过渡。

（3）粘钢表面：按正常工序粘钢施工结束后，除理钢表面的油脂、污垢及铁锈等附着物，然后涂刷2道环氧铁红防锈涂料，当防锈涂料未干时在其表面均匀点粘一层干净石英砂，并用辊筒碾平，待表面干透后进行涂料的涂刷。

（4）腻子找平：如果基面凹凸不平、纹路较深，涂层不能覆盖或涂料表面装饰功能要求高时，应采用柔性耐水腻子，再涂刷防护涂料以达到更好的美观效果。

2、涂料拌制

每次涂料配制前，应先将液料组分搅拌均匀。涂料的质量配比为：A:B:水＝1:2:(0～0.2)。涂刷底层时，加水量可取高限值。液料与粉料的配比应准确计量，采用搅拌器充分搅拌均匀，搅拌时间在5min左右，拌制好的涂料应色泽均匀，无粉团、沉淀。涂料搅拌完毕静置3min后方可涂刷。

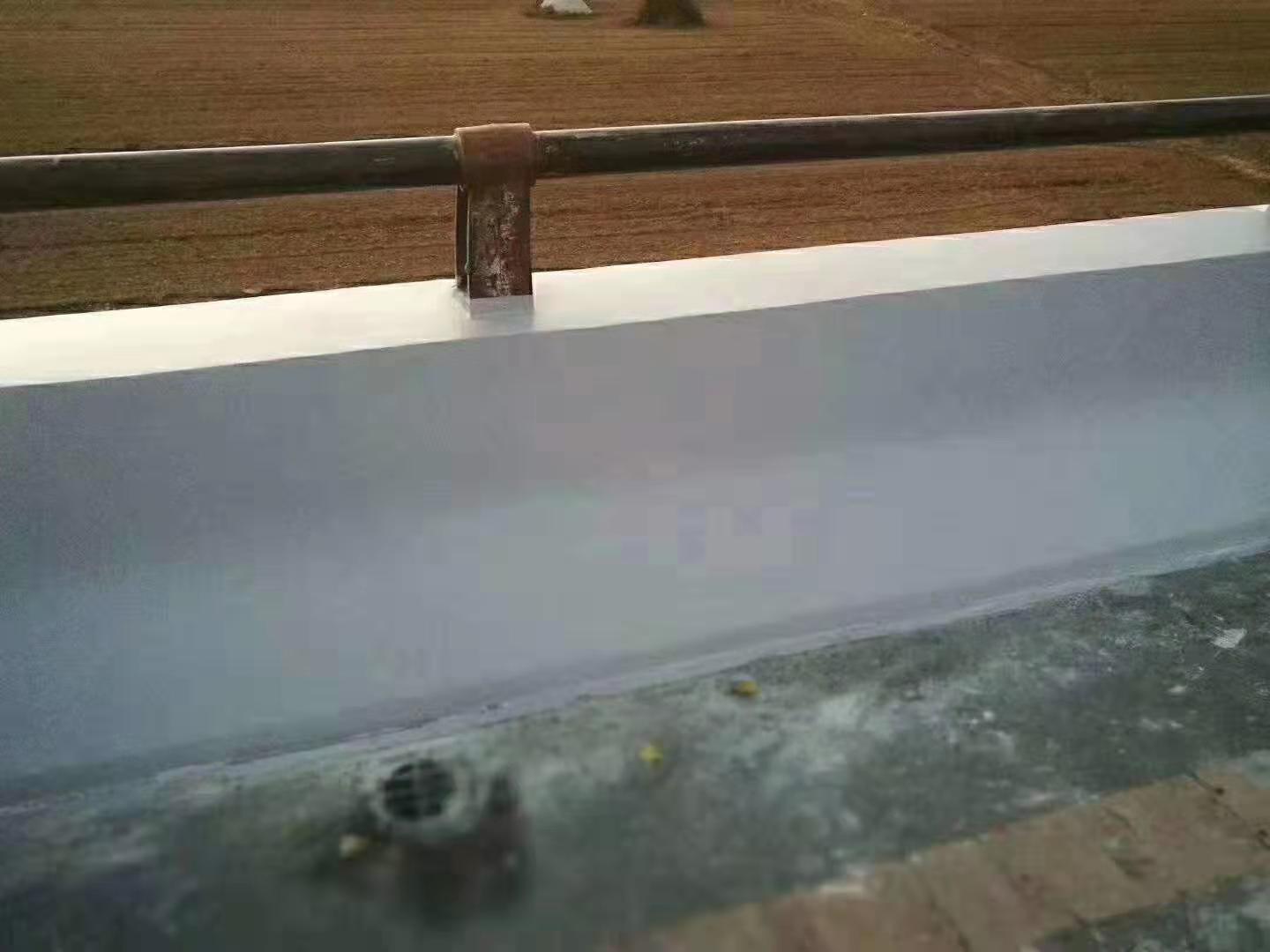

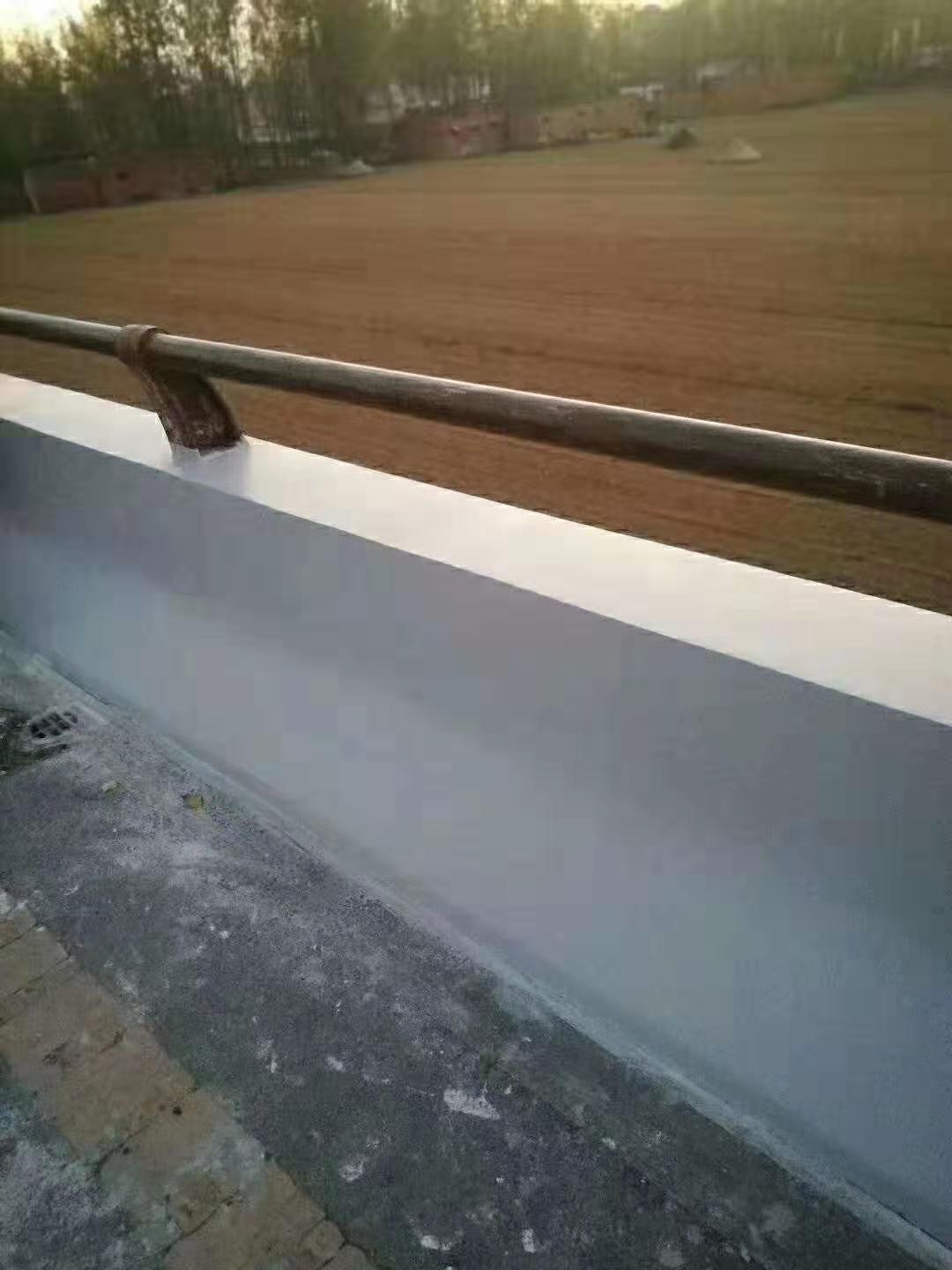

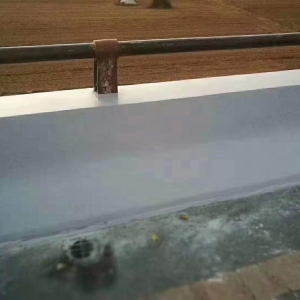

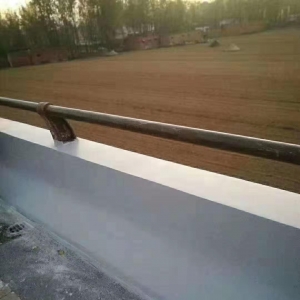

3、涂料涂刷

涂层应分层多道涂刷完成。基面未批刮腻子层时，涂料应涂刷4～5道，使之形成1～1.2mm厚度的涂层；有腻子层时涂刷3道即可，形成厚度约0.75mm的涂层。

后道涂刷必须待前道涂层表干不粘手后方可进行（推荐即使在夏季快干季节，间隔时间也不要低于1.5h）。当前道涂刷施工完毕后，应检查涂层是否厚薄均匀，严禁漏涂，合格后方可进行后道涂刷施工。

涂刷工具可采用刷子或绒毛辊筒。辊涂时应来回多辊几次，以使涂料与基层之间不留气泡，粘结牢固。每遍涂刷宜交替改变涂层的涂刷方向。在使用中涂料如有沉淀应注意随时搅拌均匀。

4、涂层养护

***后一道涂层施工完12h内不宜淋雨。若涂层要接触流水，则需自然干燥养护7d以上才可。密闭潮湿环境施工时，应加强通风排湿。
